Bezmotorové rogalo Quasar RELIEF

Google translator



Závěsný kluzák bez kompromisů

 novinky

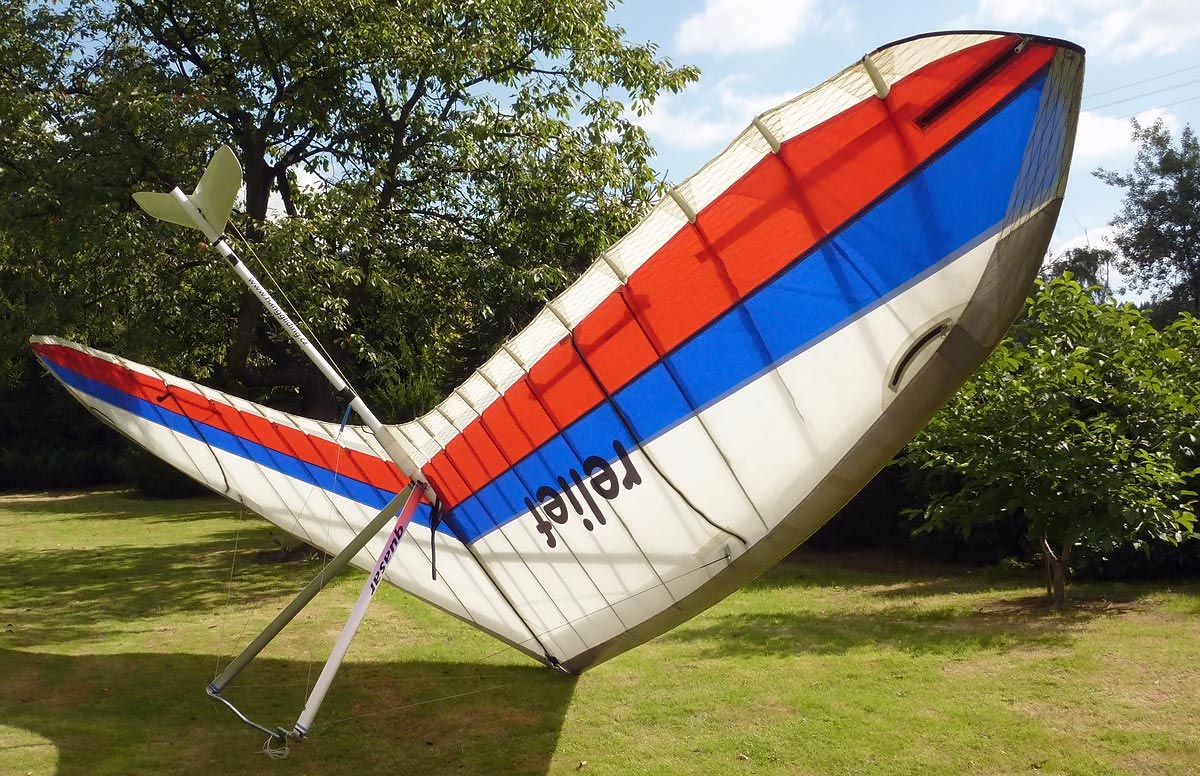

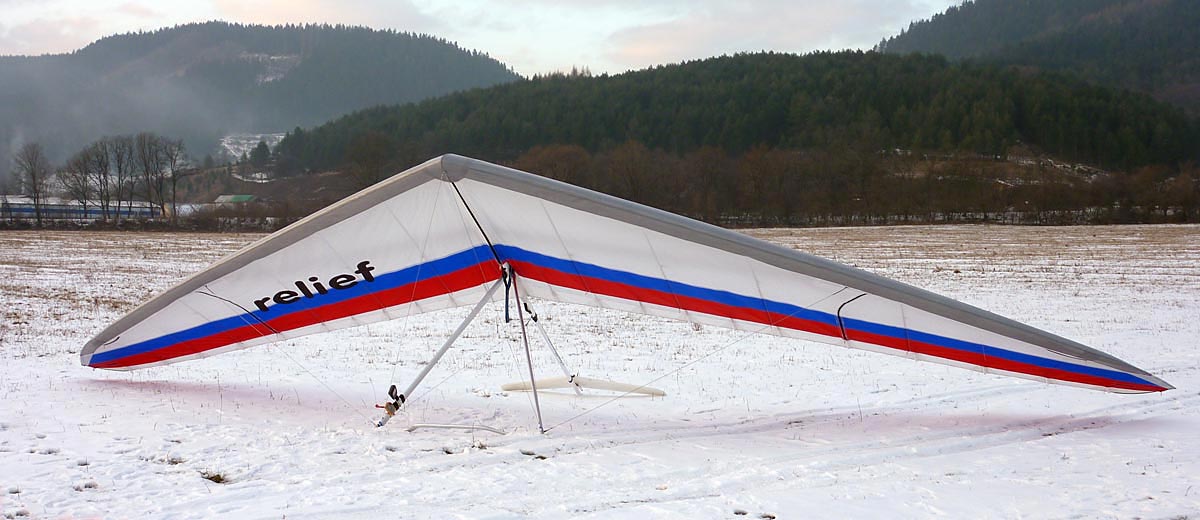

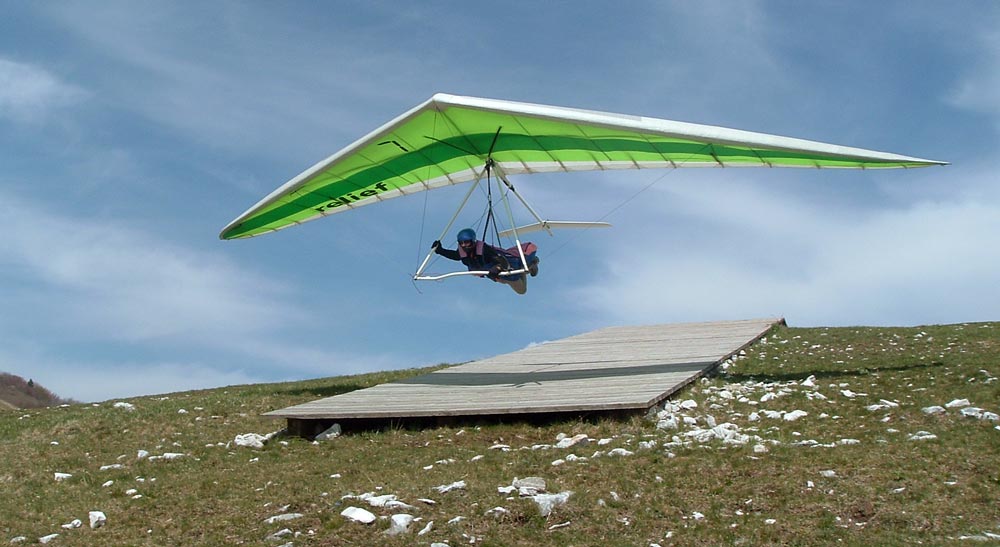

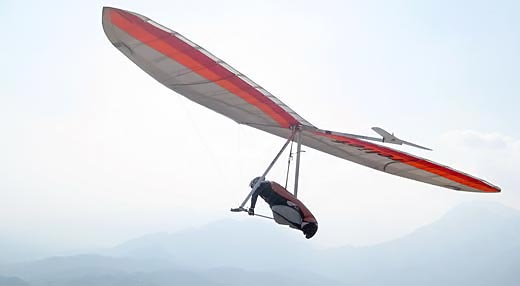

Relief 214C  (foto: Ivan Plučinský)





Jako první závěsný kluzák na světě standardně využívá změnu výšky profilu za letu a je vybaven aerodynamickou brzdou.

Relief je nejmodernějším a zároveň nejprodávanějším bezmotorovým modelem značky QUASAR. Jeho konstrukce využívá několik jedinečných řešení i systémů, přímo pro tento kluzák vyvinutých a celou čtvrtinu jeho váhy tvoří nejmodernější uhlíkový kompozit. Díky tomu se vyznačuje nejvyšším výkonem bez ústupků od bezpečnosti, nízkou váhou a vysokým komfortem ovládání i v nejnáročnějších podmínkách. Na jeho vývoji neustále pracujeme a na každou sezonu připravujeme několik modernizací. Jeho majitelé mají v této kategorii také jedinečnou a často využívanou možnost “upgrade” svého staršího kluzáku na nejnovější verzi, včetně záletu a jemného doladění přímo u výrobce.


                          Anton Pavelka, vicemistr Slovenska 2008

Filosofie závěsného kluzáku Relief

(1. prototyp kluzáku Relief  létal v roce 1999)

U zrodu “Reliefu” byla snaha dosáhnout maximálního výkonu bez újmy na bezpečnosti. Jelikož toto jsou u každého samokřídla protichůdné požadavky, sáhli jsme k řešení, které je v letectví obvyklé a u rogala se nazývá stabilizátor. Po prvních zkouškách bylo jasné, že touto cestou se hodláme vydat. V průběhu dalšího ladění se ukázalo, že odpor stabilizátoru je menší, než odpor jinak nutného nastavení stabilizačních prvků a obdobně je to i s jeho váhou. Nízké nastavení jednoduchých a lehkých karbonových podpěrek umožňuje větší flexibilitu nosné plochy i v napnutém stavu. Stabilizátor se tak změnil z původní aerodynamické i mechanické komplikace v prostředek k dosažení nejen nejvyšší bezpečnosti, ale i výkonu a ovladatelnosti.

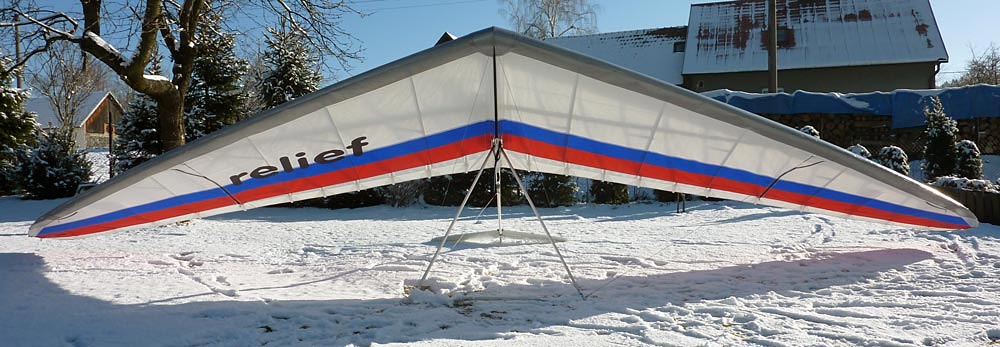

Relief 214
Podle této filosofie je zkonstruován a naladěn kluzák QUASAR-Relief. Vděčí jí za velmi příjemné ovládání, vysoký výkon a bezpečnost. Oproti jiným kluzákům je výhodou také jeho perfektní chování kolem příčné osy, ve všech napnutích a rychlostech a možnost využít stabilizátor jako aerodynamickou brzdu.

Ta se používá v povoleném stavu a protože je na relativně dlouhém pevném rameni, zlepšuje stabilitu kolem všech tří os, což je při přibližování na přistání nejen příjemné. Aktivovaná brzda také usnadňuje přistání v dešti. Pilot s ní může bezpečně přistát, nebo ji v kterémkoli okamžiku vyřadit.

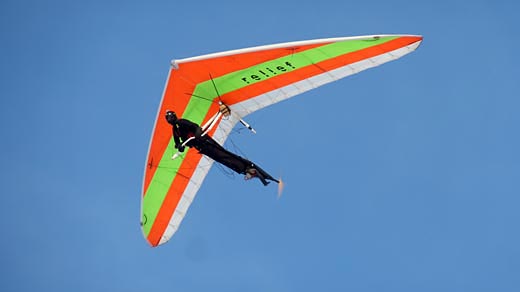

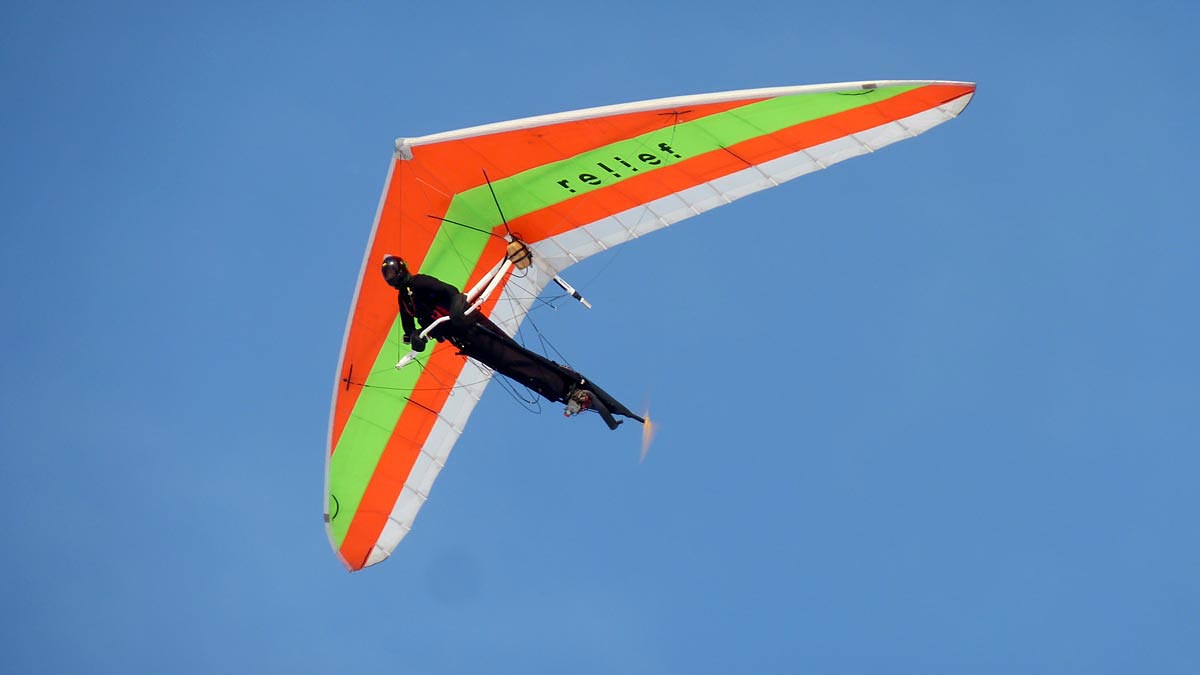

Relief 214CX pro sezonu 2010

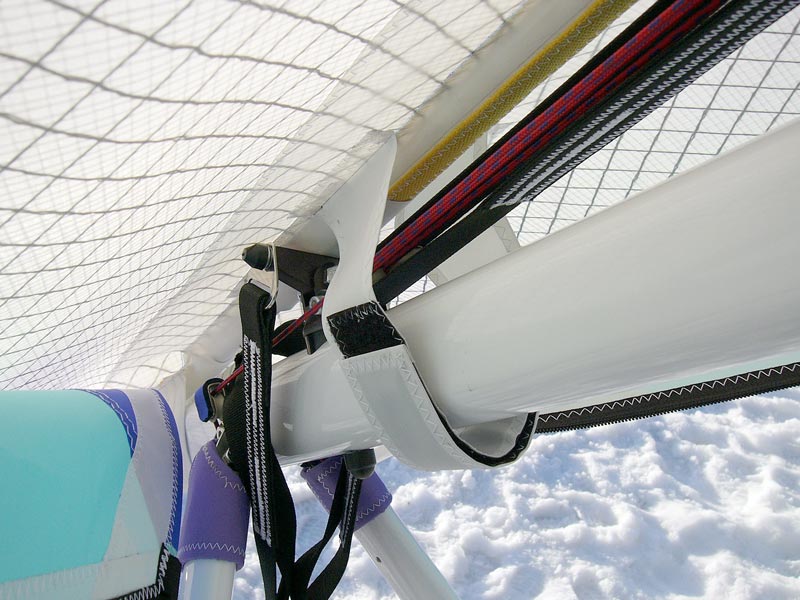

Oválný průřez kýlu zajišťuje nejvyšší pevnost v požadovaném směru při nízké váze. Mírná stranová pružnost pomáhá dobré ovladatelnosti kluzáku. Zvýšený závěs pilota pak při stejném dimenzování a rozsahu vychází užší a několikanásobně lehčí. Relativně více prohnutý tvar náběžné trubky dovoluje zvýšení profilu v povoleném stavu. Zajišťuje tak vynikající vlastnosti v nízkých rychlostech, zejména v kroužení.

 detail Při napnutí se pak profil křídla sníží do tvaru vhodnějšího pro vysokou rychlost. Tento princip byl v roce 2006 navíc doplněn o aktivní systém, který mění profil v závislosti na napnutí příčníku.

Nastavení podpěr a “vintipů” nijak neomezuje výkonnost ani ovladatelnost kluzáku a není nutné je měnit podle podmínek nebo momentální odvahy pilota, pouze kontrolovat podle předpisů LAA, nejlépe u výrobce.






Stabilizátor na dostatečně dlouhém rameni je na rozdíl od dnes používaných podpěrek, účinnější bezpečnostní pojistkou než vyvazovací lanka, obvyklá u starších rogal a tak je možné použít profil s vyšším koeficientem vztlaku, který s důslednou aerodynamickou čistotou a vhodným půdorysem posouvá “Reliefa” na hranici dnešních možností závěsných kluzáků.

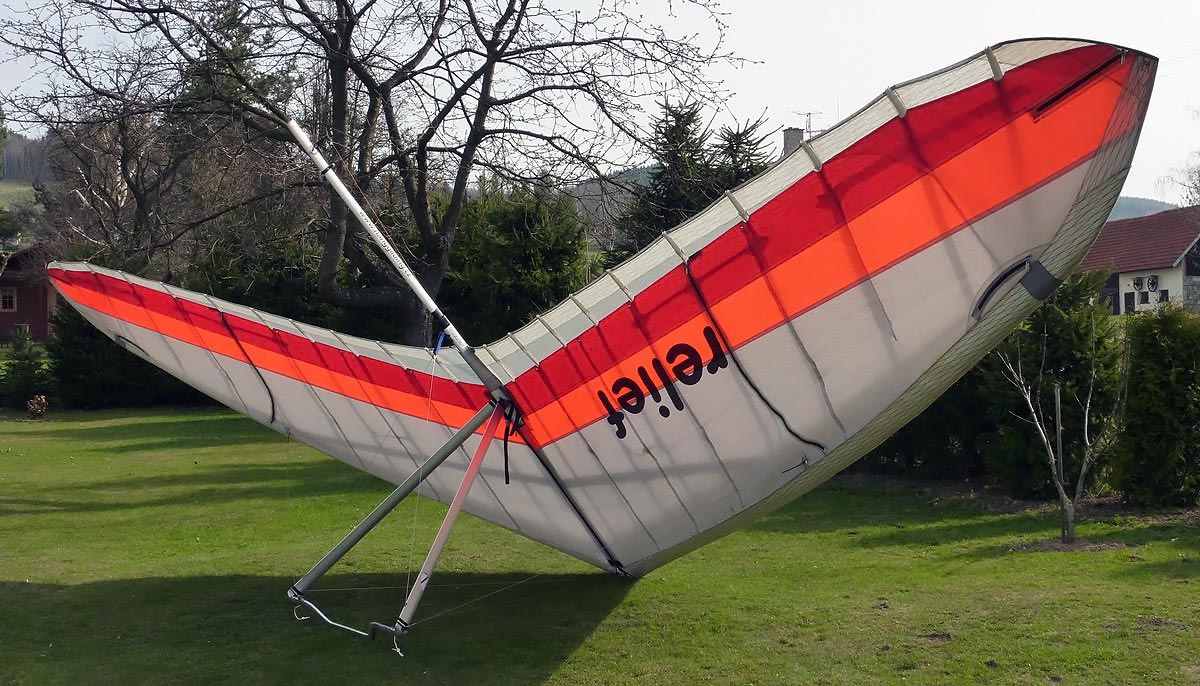

Relief 213 S


Relief 214 S

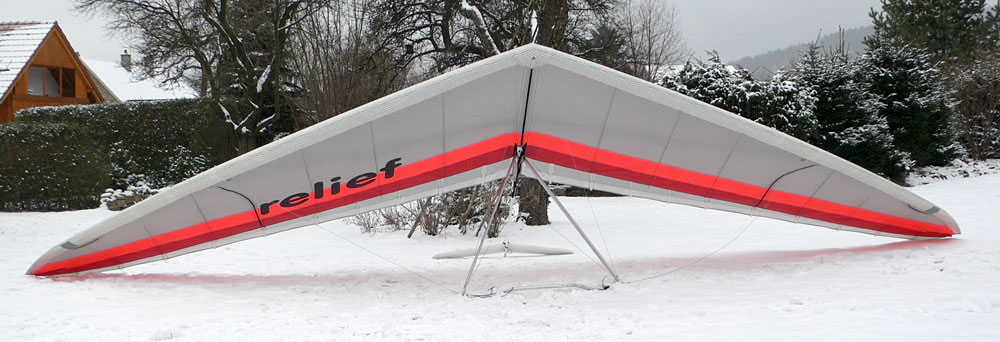

Relief 214CX

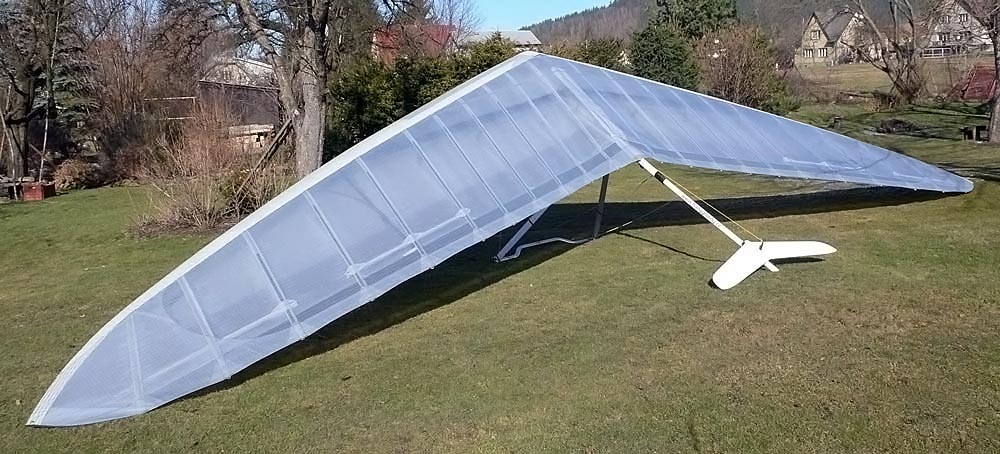

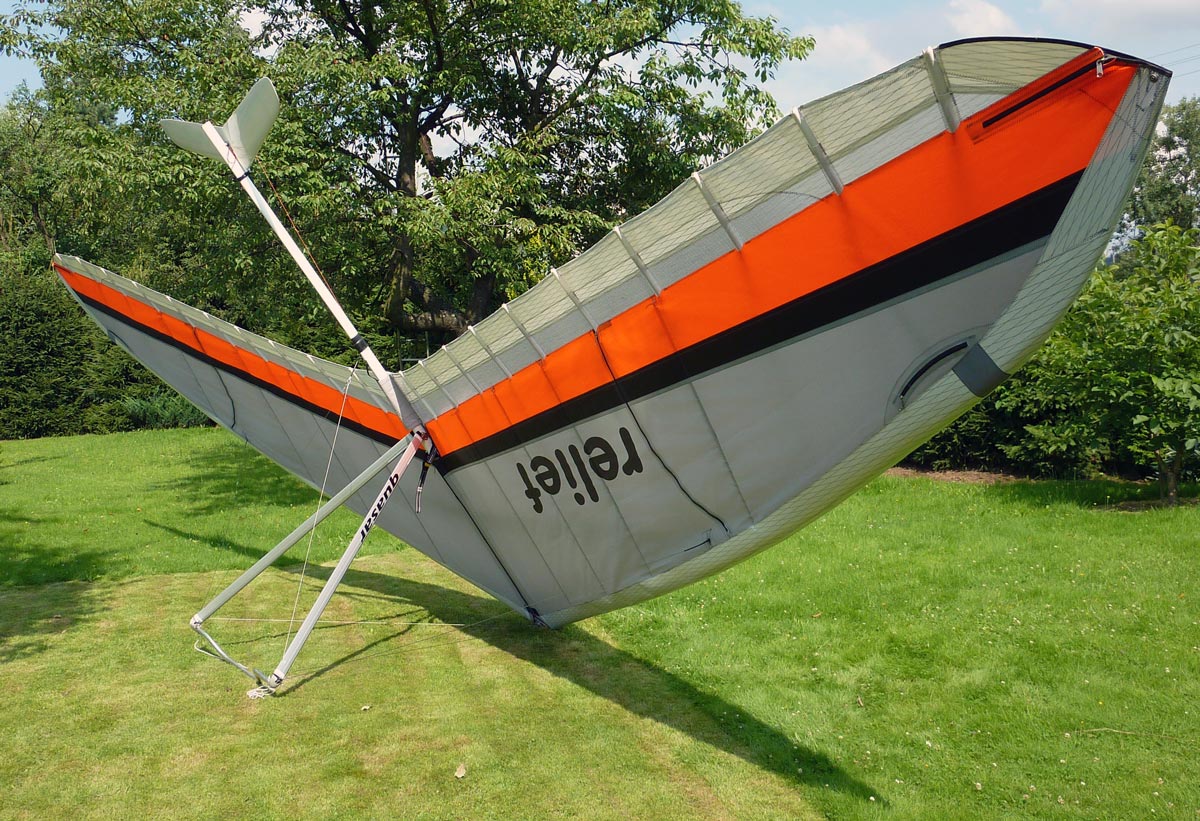

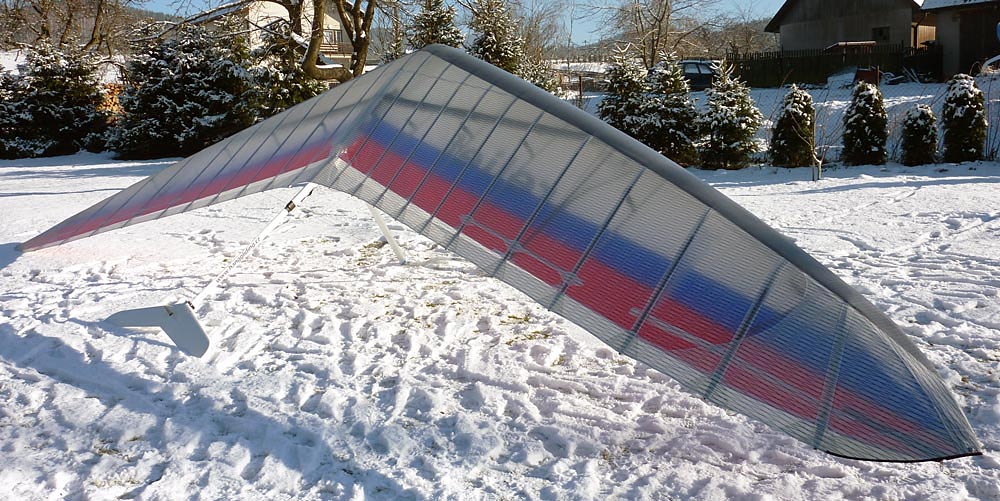

Relief 214C (bez nasunutých spodních spír a stabilizátoru)

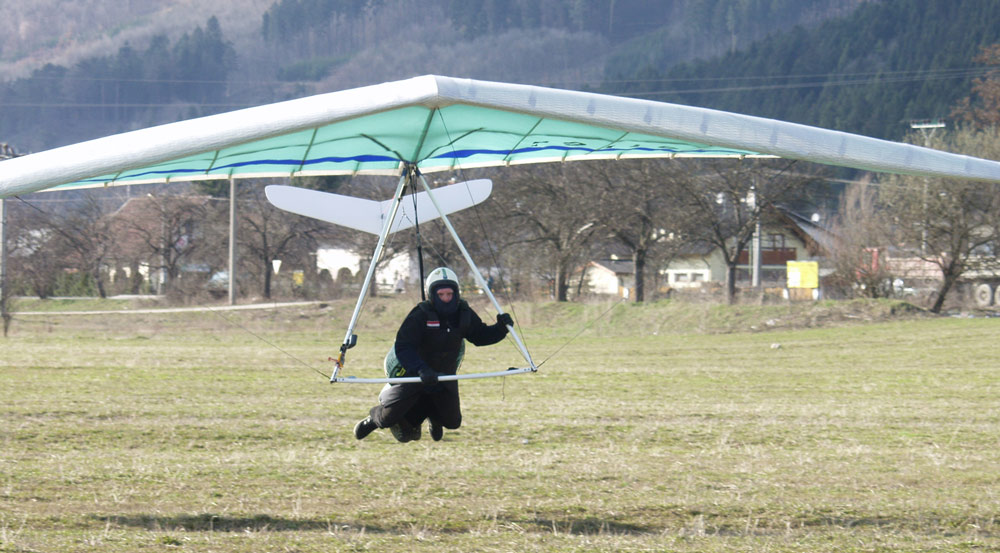

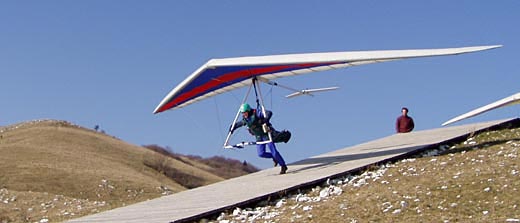

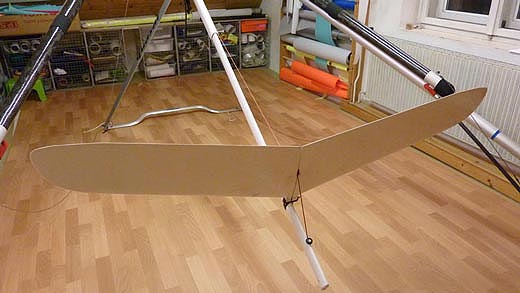

Aerodynamická brzda zmenšuje klouzavost a tím výrazně zkracuje přistání

Použití stabilizátoru jako aerodynamické brzdy bylo poprvé testováno na Závěsném kluzáku Relief v roce 2000. Bylo shledáno jako funkční a bezproblémové.  Zpočátku bylo dodáváno za příplatek a od roku 2004 je na Relief montováno jako standardní vybavení.

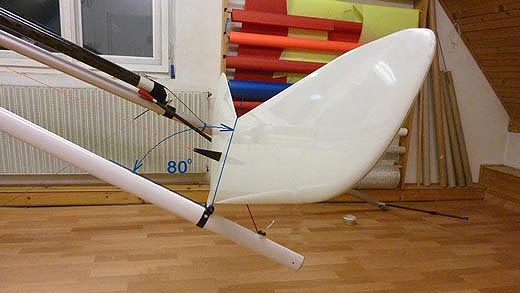

Stabilizátorem se brzdí při povoleném křídle. Tehdy je příznivě obtékán vzduchem proudícím mezi kluzákem a pilotem a brzdící účinek je největší. Proto stačí menší plocha, než se používá u brzdících padáčků, které brzdí v “úplavu” za pilotem. Přistání s brzdou není složité a zvládne ho po krátkém zaškolení každý, kdo zvládá přistání bez ní. Díky stabilizačnímu efektu brzda také výrazně zjednodušuje přistání v dešti nebo s námrazou.

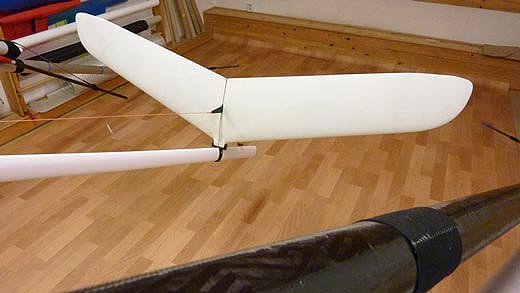

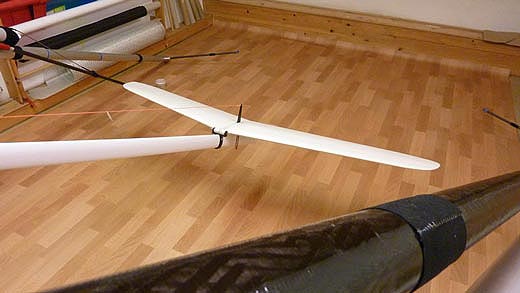

stabwm.jpg Stabilizátor je navžen tak, aby bylo možno jej vložit do obalu rogala.

Varianty Reliefu

V roce 2009 nabízíme nový Relief R2. Ten je oproti původnímu modelu výrazně aerodynamicky vylepšen a v provedení “C” standardně vybaven měnitelnou výšku profilu za letu. Relativně jednoduchý systém neslouží jen ke snížení profilu při malých úhlech náběhu, jak bylo původně zamýšleno, ale v souvislosti s vyšším nastavením “omezovačů profilu” dovolí i jeho podstatné zvýšení při povoleném příčníku. Takto velmi znatelně zlepšuje i stoupavost v kroužení, a to nejen u více zatíženého kluzáku.

Zákazník může opět volit ze dvou provedení: “S” pro sportovní, nebo “C” pro závodní použití.
RELIEF S: Má 84% spodního potahu. Při jeho návrhu byl kladen důraz na snadné stoupání, nízkou váhu, jednoduché ovládání a v neposlední řadě také nižší cenu. To vše samozřejmě při vysokém výkonu a bezpečnosti. (V. opt. cca: 45 km/h). S výměnou olétané plachty lze jednoduše přestavět na soutěžní provedení “C”.
provedeni C

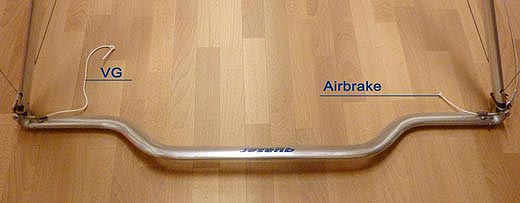

RELIEF C: Má 96% spodního potahu. Je navržen s ohledem na nejvyšší výkon při všech rychlostech. (V. opt. nad 50 km/h). Kluzák je standardně vybaven novým trojúhelníkem hrazdy WW s extrémně nízkým odporem a měnitelnou výškou profilu za letu. Závodní kluzák je vhodné vybavit uhlíkovými pláty, které zpevňují náběžnou část křídla. Tím zvyšují výkon a komfort řízení při nejvyšších rychlostech a posouvají hranici prakticky využitelné rychlosti nad 100 km/h. Pláty jsou velmi lehké a nezhoršují vlastnosti při nízkých rychlostech.






Kamera na Reliefu 214CX   6.11.2011

Všechny změny jsou navrhovány se snahou o to, aby měl každý majitel Reliefu možnost svůj starší kluzák modernizovat.

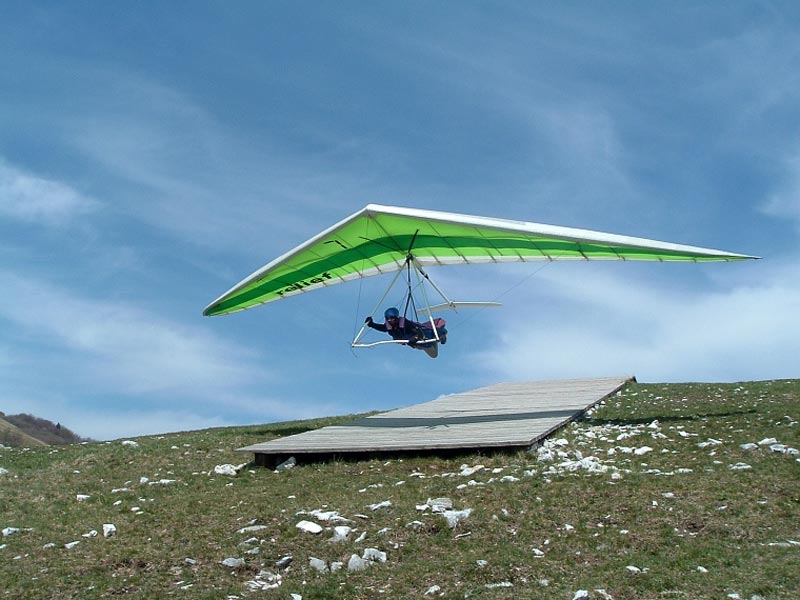

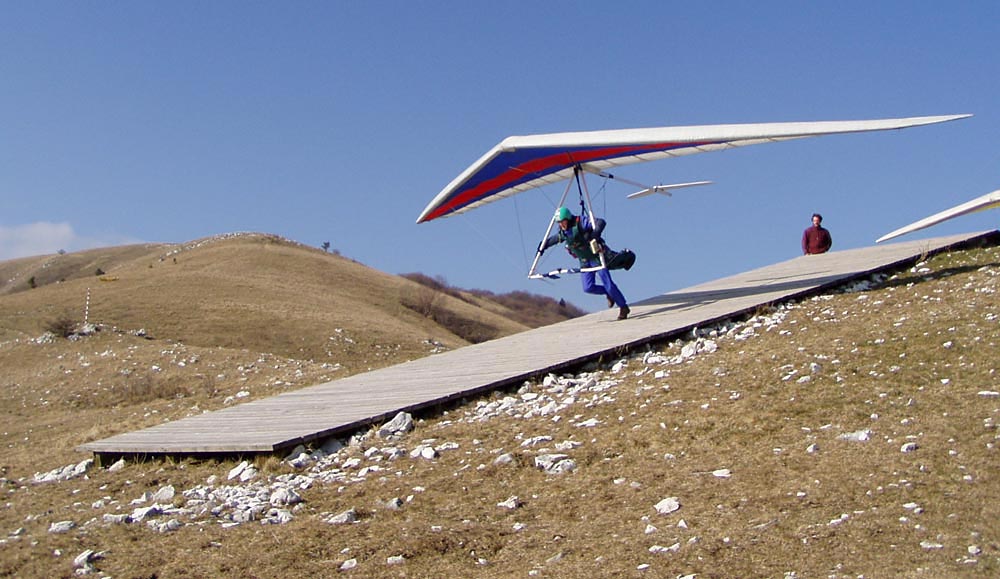

Přistání s Reliefem



Základní technické údaje


  • klouzavost: > 16
  • klouzavost se stabilizátorem jako brzdou: < 7

model plocha [m2] pilot [kg] rozpětí [m] štíhlost úhel [Deg]
RELIEF R213C/S 13,5 55-80 10.2 7,7 132
RELIEF R214C/S 14 70-90 10.2 7,4 132
RELIEF R215C/S 15 80-110 10.4 7.2 132
